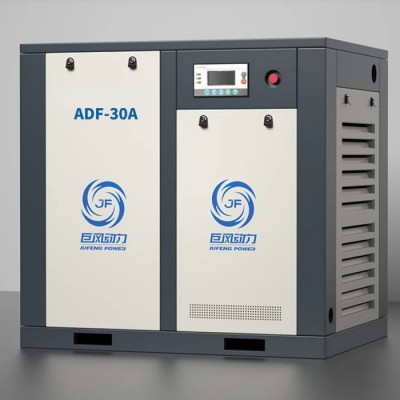

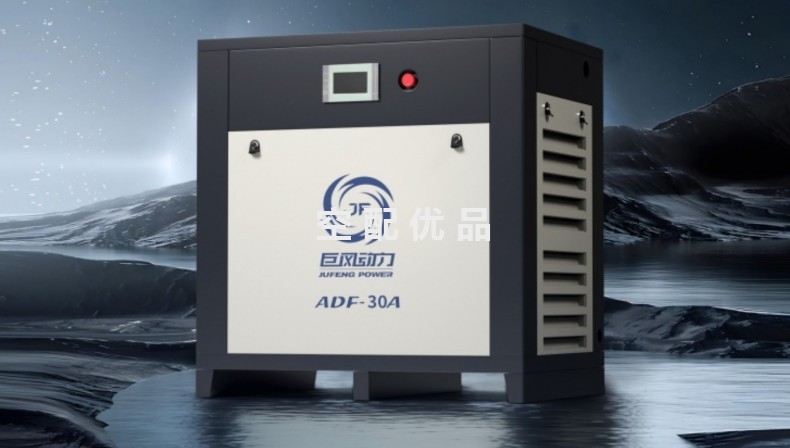

澳德风ADF-30AYM永磁变频空压机技术参数：
ADF-30AY/0.8 永磁一体螺杆空气压缩机配置清单 | |||||
配件名称 | 型号 | 单位 | 数量 | 厂家 | 备注 |
电机 | 22KW | 台 | 1 | 金龙/安承/炽优 | |
主机 | GU1010E | 台 | 1 | 德国 GU | |
油分桶 | 30A | 个 | 1 | 巨风制造 | |
进气阀 | JIV-50B | 套 | 1 | 巨风定制 | |
压力阀 | MPV-25 | 个 | 1 | 巨风定制 | |
冷却器 | 30A | 套 | 1 | 巨风制造 | |
风机 | 20A 风机 | 个 | 1 | 巨风定制 | |
空滤 | 30A | 个 | 1 | 巨风定制 | |
油滤 | W950 | 个 | 1 | 巨风定制 | |
油分芯 | 30A | 个 | 1 | 巨风定制 | |
油滤座 | YL-6 | 个 | 1 | 巨风定制 | |
压力传感器 | 4-20mA | 个 | 1 | 巨风定制 | |
温度传感器 | PT100 | 个 | 1 | 巨风定制 | |
安全阀 | AK28X-16T | 个 | 1 | 燕峰 | |
控制器 | MAM6070 | 套 | 1 | 普乐特（巨风定制） | |
变频器 | 22kw | 台 | 1 | 众辰（巨风定制） | |
箱体 | 30A | 套 | 1 | 巨风制造 | |
螺杆机油 | 46# | L | 18 | JF 专用油 | |
ADF-30AY/0.8 永磁一体螺杆空气压缩机配置清单 | |||||

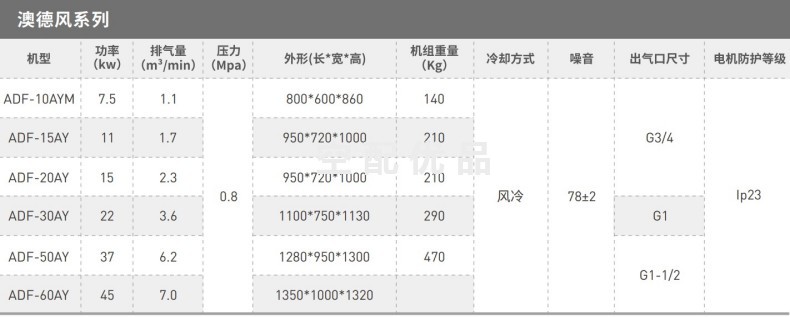

技术参数 | 单位 | 参数指标 | 备注 | ||
排气压力： | MPa | 0.8 | |||
排气量： | m3/min | 3.6 | |||
电机功率： | kW | 22 | |||
比功率： | kW/m3/min | ||||
电机转速： | r/min | 3000 | |||
电压/频率： | v/Hz | 380/50 | |||
电机防护等级/绝缘等级： | IP/F | IP23/F | |||
驱动方式： | / | 直联驱动 | |||
噪音值： | dB(A) | 78±2 | |||
冷却方式： | / | 风冷 | |||
循环水量 | T/h | / | |||
出口气体含油量： | ppm | ≤3 | |||
自动启动方式： | / | 变频启动 | |||
进/出水口尺寸: | mm | / | |||
出气口尺寸： | mm | G1 ” | |||
压缩空气出口温度： | C ° | 环境温度+15 | |||
箱体尺寸(长*宽*高)： | mm | 1100*750*1130 | |||
整机重量 | Kg | 290 | |||

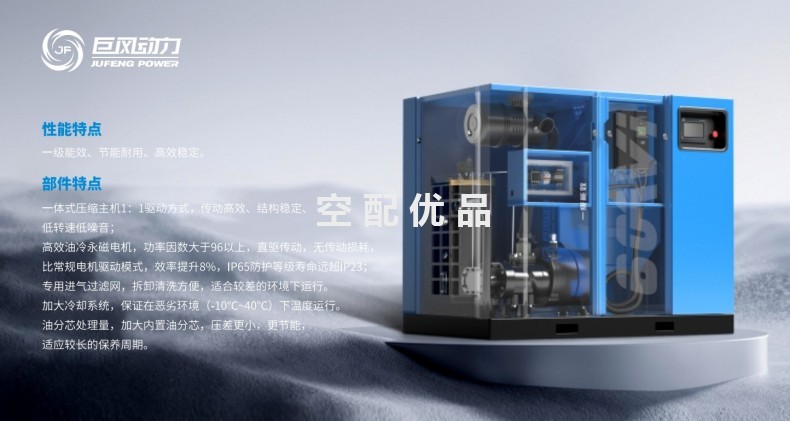

卧式布局，重心低
相比于传统两级压缩主机的“上下布置”结构，现一、二级压缩单元都能够固定在机箱底盘上，使得振动源得到有效固定，并缓解了主机的振动使得整个空压机系统运行稳定而高效。
高效节能的双永磁电机
第三代永磁同步水冷电机相采用防冻液冷却，比第一、二代永磁同步风冷电机，长时间低频运行电机不会高温而产生退磁，更好地保证电机的使用寿命。
无齿轮箱
实现零齿轮传动，告别了传统式齿轮传动设计消除了齿轮运转时产生的噪音。无齿轮的设计减少了齿轮的耗损、维护保养隐患。
